Gálibos NEM para curvas
En esta página compartiré diseños propios o de terceros con permiso y enlaces a páginas web que referencien en tren en miniatura.
Como suelo utilizar el programa de Adobe tinkercad, también compartiré en algunos casos el archivo de objetos para su evolución. El único "favor" que pido es que la persona que los utilice comparta su diseño o la información de lo que ha realizado con él.
Cualquier sugerencia técnica o de cualquier otra índole será bien recibida. No se aceptan críticas a mi impresora, todas las que ya ha habido las sé, así que es un gesto innecesario.

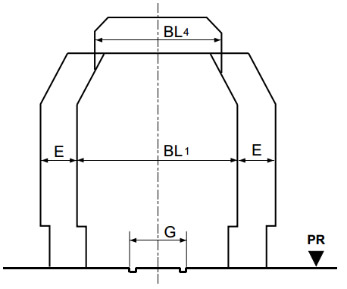

Nota importante: Para poder operar con la plantilla de curva se tendrá que tener la norma NEM 103 actualizada para saber que espacio lateral se debe crear para un determinado grupo de vehículos y radios de vía.
Enlace a la norma NEM103: Gálibo de libre circulación en vía curva
| Diseño | Explicación | Enlace |

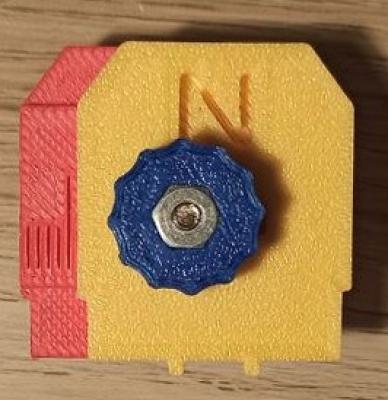

 | Escala NDos piezas que deslizan entre ellas de 3 mm de espesor. El total del espesor de ambas unidas es de 5 mm. Para la ranura se utiliza un tornillo de M3 de 12 o 16 mm, con los correspondientes cabezales, que pueden ser tomados de Thingiverse (enlace más abajo). He puesto las dos piezas por separado como frente y fondo por si se quieren realizar de diferente color. La escala es de un milímetro por cada raya y es exacta dejando ver totalmente la hendidura. |
Anverso Reverso |

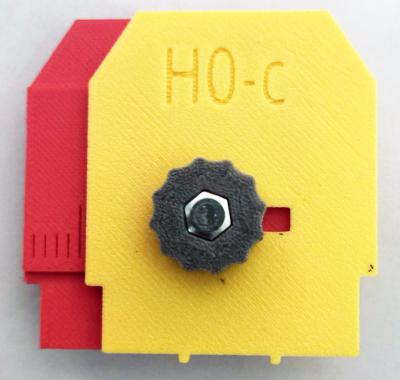

 | Escala H0Dos piezas que deslizan entre ellas de 3 mm de espesor. El total del espesor de ambas unidas es de 5 mm. Para la ranura se utiliza un tornillo de M4 con los correspondientes cabezales, que pueden ser tomados de Thingiverse (enlace más abajo). He puesto las dos piezas por separado como frente y fondo por si se quieren realizar de diferente color. La escala es de dos milímetros por cada raya y es exacta dejando ver totalmente la hendidura. | AnversoReverso |

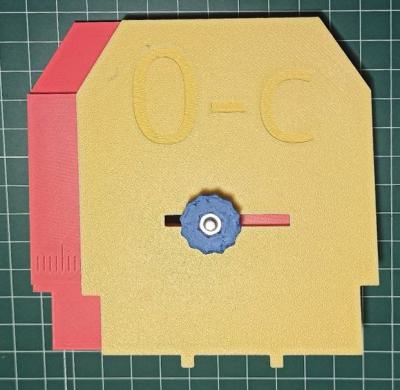

 | Escala 0Dos piezas que deslizan entre ellas de 3 mm de espesor. El total del espesor de ambas unidas es de 5 mm. Para la ranura se utiliza un tornillo de M4 con los correspondientes cabezales, que pueden ser tomados de Thingiverse (enlace más abajo). He puesto las dos piezas por separado como frente y fondo por si se quieren realizar de diferente color. La escala es de dos milímetros por cada raya y es exacta dejando ver totalmente la hendidura. | Anverso
Reverso
|
 | Knob_M19-nut_tightPomos basados en M3, M4, M5, M6, M8 y M10 cabeza de tornillo normal (normal nuts) y tuercas (lock-nuts) que son algo mayores. En la parte interna del pomo está el orificio hexagonal en el que hay que embutir la cabeza del tornillo (pomo más alto) o la tuerca (pomo más bajo). Trabajo de funbart para Thingiverse con la atribución CCBY-SA 4.0 | |
Nota importante: | Todos los diseños pueden estar sujetos a errores. Si encuentras algún error en los archivos o inconsistencias con las medidas, por favor mándame un email. | |
Descarga: | Clicando sobre el enlace se inicia directamente la descarga del archivo dependiendo del navegador. En caso de que no ocurra clicar con el botón derecho y en el diálogo elegir Guardar enlace como... |
